BG30/1504/HS

Motoriduttore elettromeccanico HIGH SPEED BRUSHLESS a bassa tensione, ad uso super intensivo, con encoder nativo a bordo, irreversibile, ideale per cancelli scorrevoli fino a 1500 kg con controller digitale incorporato a bordo serie B70. Completo di base di fissaggio con tiranti e finecorsa magnetico.

Brushless

Uso Intensivo

High Speed

Encoder Digitale Nativo

Finecorsa Magnetico

Industriale

Commerciale

Peso MAX cancello:	1500 kg
Alimentazione di linea:	230V AC - 50Hz
Alimentazione motore:	36V
Potenza nominale:	650W
Frequenza di utilizzo:	Uso intensivo
Spinta:	50 - 1000N
Temperatura di esercizio:	-20+55°C
Grado di protezione:	IP44
Tipo di riduttore:	Irreversibile
Velocità di manovra:	25 m/min (0.42 m/s)
Finecorsa:	Magnetico
Centrale di comando installata a bordo:	B70/1DCHP
Encoder:	Encoder nativo digitale + encoder magnetico digitale SENSORED a 4096 PPR
Batteria di emergenza:	Opzionale 2 batterie esterne da 12V a 4,5AH.
Tipologia ingranaggio in uscita:	Z20/mod 4
Cicli di manovra giorno (apertura/chiusura - 24 ore non stop):	800
Dimensioni di massima prodotto mm (L x W x H):	350 x 220 x 380
Peso prodotto imballato (Kg):	18,9
Numero pezzi per pallet/scatola:	30

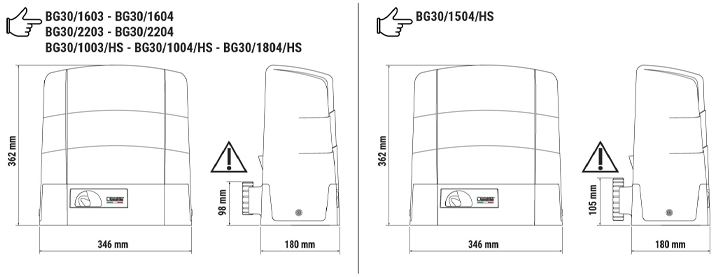

Dimensioni

Predisposizione per l`installazione standard

GA550
Cremagliera in acciaio 22x22x1000 zincata, modulo 4.

GA551
Cremagliera in acciaio 30x12x1000 zincata, modulo 4, completa di distanziali e viti.

GA554
Confezione da 6 distanziali (2,5 cm) con viti.

KT222
Piastra di fissaggio rialzata per serie G30 (+3,5 cm).

Scarica
manuale tecnico

B71/BCHP/EXT
Kit scheda di collegamento e carica batterie per controller digitali Brushless B70/1DCHP - B70/1THP - EDGE1/BOX a 36V DC completo di 2 batterie da 12V DC a 4,5 Ah. Completo di contenitore plastico.

Scarica
manuale tecnico

B71/BCHP/BOX
Kit scheda di collegamento e carica batterie per controller digitali Brushless B70/1DCHP - B70/1THP - EDGE1/BOX a 36V DC. Completo di contenitore plastico, senza batterie.

Scarica
manuale tecnico
