BRUSHLESS 36V DC RÉVERSIBLE - jusqu’à 1400 kg - avec fin de course magnétique

BG30/1404/R

Motoréducteur électromécanique BRUSHLESS, à basse tension, à utilisation super intensif, avec encodeur natif à bord, RÉVERSIBLE, pour portails coulissants jusqu’à un poids de 1400 kg, contrôle digital B70 incorporée, fin de course magnétique.

Brushless

Utilisation intensive

Réversible

Encodeur numérique

Fin de course mécanique

Industriel

Commercial

condominium

Max Poids portail:	1400 kg
Alimentation ligne:	230V AC - 50Hz
Alimentation moteur:	36V
Puissance nominale:	540W
Fréquence d’utilisation:	Utilisation intensive
Poussée:	50 - 600N
Température d’exploitation:	-20+55°C
Degré de protection:	IP44
Type de moteur:	Réversible
Vitesse de manœuvre:	17 m/min (0.28 m/s)
Fin de course:	Magnétique
Unité de commande installé à bord:	B70/1DCHP
Encodeur:	Encodeur natif numérique + magnétique numérique SENSORED à 4096 PPR
Batteries de secours:	Optionnels 2 batteries externes de 12V 4,5AH
Type engranage sortant:	Z17/mod 4
Cycles de fonctionnement par jour (ouverture / fermeture 24 heures sans arrêt):	800
Dimensions maximum du produit mm (L x W x H):	350 x 220 x 380
Poids du produit emballé (Kg):	18,6
Nombre des articles pour pallet/box:	30

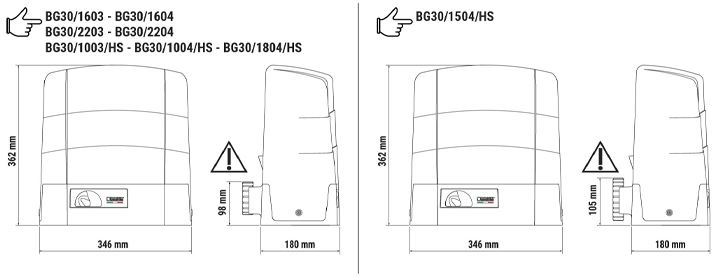

Dimensions

Prédisposition pour une installation standard

KT215
Base de fixation avec tendeurs et vis pour G30.

Télécharger
manuel technique

MC775
Kit fin de course magnétique pour central H70/103AC, H70/104AC, B70/1DC, B70/1DCHP.

GA550
Crémaillère en acier 22x22x1000 galvanisé module 4.

GA551
Crémaillère en acier 30x12x1000 galvanisé module 4 avec écarteurs et vis.

GA554
Confection 6 écarteurs (2,5 cm) avec vis.

KT222
Plaque de fixation rehaussée pour G30 (+3,5 cm).

Télécharger
manuel technique

R99/C/001
Plaque de signalisation "Automatic Opening".

B71/BCHP/EXT
Kit carte de raccordement et chargeur de batterie pour contrôleur Brushless numérique EDGE1/BOX - B70/1DCHP - B70/1THP A 36V DC avec 2 batteries de 12V à 4,5 Ah. Complet de coffret en plastique.

Télécharger
manuel technique

B71/BCHP/BOX
Kit carte de raccordement et chargeur de batterie pour contrôleur Brushless numérique EDGE1/BOX - B70/1DCHP - B70/1THP a 36V DC, sans batteries, complet de coffret en plastique.

Télécharger
manuel technique

LT328
Pignon Z17 mod. 4 épaisseur majoré H.38 pour série R30 - G30 - TW110 - E30 (sauf BG30/804/HS - BG30/1504/HS - TW110/1000/HS).

Télécharger
manuel technique

LT331
Pignon Z11 mod. 6 seulement pour série G30 - BG30 - TW110 (sauf BG30/804/HS - BG30/1504/HS - TW110/100/HS).

Télécharger
manuel technique

GA557
Crémaillère Roger Technology en nylon module 4 à 6 fixations L 1000.

Télécharger
manuel technique

B74/BCONNECT vers. HW2
Module WI-FI B-CONNECT - Système de gestion et de programmation à distance en mode navigateur web IP via une connexion Wi-Fi hot spot P2P pour les centrales de commande Brushless (B70/2ML - EDGE1 - CTRL - B70/1DC - B70/1DCHP - B70/1T - B70/1THP - F70/IPU36).

Télécharger
manuel technique

R99/C/001AL
Plaque de signalisation "Automatic Opening". Version en aluminium.

B71/PBX36/BOX/115
Onduleur hybride version « Network Assisted » pour alimenter l’automatisme avec fonction chargeur de batterie via la connexion aux panneaux solaires ou au réseau fixe pour alimenter les contrôleurs numériques sans balais à 36V DC avec tension secteur à 115V AC.

Télécharger
manuel technique

B71/PBX36/BOX
Onduleur hybride version « Network Assisted » pour alimenter l’automatisme avec fonction chargeur de batterie via la connexion aux panneaux solaires ou au réseau fixe pour alimenter les contrôleurs numériques sans balais à 36V DC avec tension secteur à 230V AC.

Télécharger
manuel technique

B71/PBX/BOX
Onduleur hybride version « Full Solar » pour alimenter l’automatisme avec fonction chargeur de batterie via la connexion aux panneaux solaires pour alimenter les contrôleurs numériques sans balais.

Télécharger
manuel technique
